50 VDE Unterputz-Verbindungsdosen 70x36mm mit Deckel und Schrauben
UP-Verbindungsdosen komplett mit Dosendeckel und Geräteschrauben im 50er-Pack
50 Unterputz-Verbindungsdosen für die professionelle Elektroinstallation. Diese VDE-konformen Verbindungsdosen mit 70mm Durchmesser und 36mm Höhe werden komplett mit Dosendeckel 92mm und 100 Geräteschrauben geliefert. Schutzart IP20 und flammwidrig bis 650°C nach DIN VDE 0606 für höchste Sicherheitsstandards.
Technische Daten
-
Inhalt: 50 Verbindungsdosen + 50 Dosendeckel + 100 Schrauben
-
Durchmesser: 70 mm
-
Höhe: 36 mm
-
Material: Polystyrol
-
Geräteschraubenabstand: 67 mm
-
Schutzart: IP20
-
Flammwidrigkeit: 650°C nach DIN VDE 0606
-
Dosendeckel: 92mm Durchmesser
-
Schrauben: 3,2x15mm Geräteschrauben
Produkteigenschaften
-
VDE-konform: Nach deutschen Sicherheitsstandards
-
Komplett-Set: Dose, Deckel und Schrauben inklusive
-
Schutzart IP20: Schutz gegen feste Fremdkörper
-
Flammwidrig: Bis 650°C hitzebeständig
-
Ausbrechbare Öffnungen: Bis NG 16 und IEC-Ø 20mm
-
67mm Schraubabstand: Standard für Verbindungsdosen
-
Polystyrol-Material: Robust und langlebig
-
Kompakte Bauweise: Nur 36mm Einbautiefe
-
Professionelle Ausführung: Für Elektroinstallationen
Anwendung
-
Kabelverbindungen: Sichere Verdrahtung in Unterputz
-
Abzweigungen: Verteilung elektrischer Leitungen
-
Leitungsverbindungen: Professionelle Kabelführung
-
Elektroinstallationen: Wohn- und Gewerbebau
-
Renovierungsarbeiten: Nachträgliche Verkabelung
-
Verteilerdosen: Knotenpunkte in Elektroinstallationen
-
Sicherheitsinstallationen: Brandschutz-konforme Verbindungen
Montage
1. Vorbereitung:
- Dosengröße ins Bohrloch prüfen (70mm Durchmesser, 36mm Tiefe)
- Benötigte Kabelöffnungen identifizieren und herausbrechen
- Leitungen für Verbindung vorbereiten
2. Einsetzen:
- Bohrloch mit etwas Wasser befeuchten
- Schnellbaumörtel oder Installationsgips anrühren
- Ausreichende Menge der Masse in das Loch auftragen
- Verbindungsdose vorsichtig und gerade einsetzen
- Ausrichtung mit Wasserwaage kontrollieren
- Bündigen Abschluss mit der Wand sicherstellen
3. Verdrahtung:
- Nach Aushärtung Kabel einführen und verbinden
- Sichere Klemm- oder Lötverbindungen herstellen
- Isolation und Berührungsschutz gewährleisten
4. Abschluss:
- Dosendeckel mit 67mm Schraubabstand montieren
- Geräteschrauben 3,2x15mm verwenden
- Festen und bündigen Verschluss sicherstellen
- Bei Unsicherheiten Elektrofachbetrieb hinzuziehen

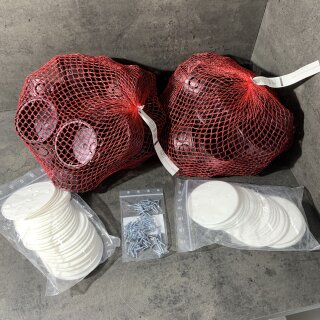

Lieferumfang
-
50x Unterputz-Verbindungsdosen: Je 70x36mm aus Polystyrol
-
50x Dosendeckel: Je 92mm Durchmesser
-
100x Geräteschrauben: Je 3,2x15mm
Vorteile
-
Komplett-Set: Alles für die Installation inklusive
-
VDE-Sicherheitsstandard: Geprüfte Qualität
-
Schutzart IP20: Professioneller Berührungsschutz
-
Flammwidrig: Brandschutz bis 650°C
-
Ausbrechbare Öffnungen: Flexible Kabelführung
-
Kompakte Bauweise: Nur 36mm Einbautiefe
-
Großpackung: 50 Stück für umfangreiche Projekte
-
Wirtschaftlich: Komplett-Set günstiger als Einzelkauf
-
Professionelle Ausführung: Für Elektrofachbetriebe
-
Einfache Installation: Mit passendem Zubehör
-
Langlebiges Material: Robustes Polystyrol
Hersteller: HUP Elektrotechnik Vertriebs GmbH
Inhalt: 50 Verbindungsdosen + 50 Deckel + 100 Schrauben
Standard: DIN VDE 0606
