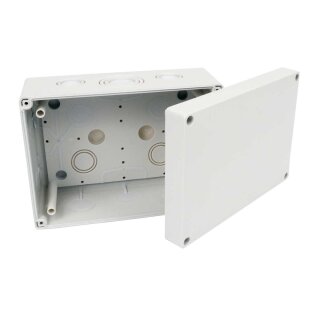

KOPOS Aufputz-Verteilerdose IP66 177x126x90mm XXXL-Format
Maximale Abzweigdose mit höchster Schutzart für große Industrieverteilungen
KOPOS Abzweigdose im XXXL-Format mit IP66 Schutzart für professionelle Elektroinstallationen in besonders anspruchsvollen Umgebungen. Diese hochwertige Aufputz-Verteilerdose mit 177x126x90mm Abmessungen bietet 29 Eingänge in vier Größen: 7x Ø20mm, 12x Ø25mm, 7x Ø32mm und 3x Ø40mm mit integrierten Dichtungen für perfekte Abdichtung. Mit O-Ring für Kabelverschraubungen und UV-beständigem Material für dauerhafte Außenanwendungen. Inklusive Edelstahlschrauben und Abdeckkappen.
Technische Daten
-
Abmessungen: 177 x 126 x 90 mm
-
Schutzart: IP66
-
Material Gehäuse: PP (Polypropylen)
-
Material Deckel: PA (Polyamid)
-
Farbe: Hellgrau
-
Membraneingänge: 7x Ø20mm + 12x Ø25mm
-
Ausbrechbare Eingänge: 7x Ø32mm + 3x Ø40mm
-
Gesamteingänge: 29 Stück
-
Nennspannung: ≤ 1000 V
-
Nennstrom: ≤ 16 A
-
Temperaturbereich: -25°C bis +60°C
-
Flammwidrigkeit: 850°C
-
Selbstlöschend: 30 Sekunden
-
UV-beständig: Ja
-
Halogenfrei: Ja
-
Bleifrei: Ja
Produkteigenschaften
-
IP66 Klassifizierung: Vollständiger Schutz gegen Staub und starkes Strahlwasser
-
29 Eingänge in 4 Größen: Maximale Flexibilität für alle Kabelquerschnitte
-
XXXL-Format 177x126x90mm: Größtmöglicher Platz für komplexeste Verbindungen
-
Vier Eingangsgrößen: Ø20mm, Ø25mm, Ø32mm und Ø40mm
-
3x Ø40mm Eingänge: Für besonders dicke Kabel und Rohre
-
Integrierte Dichtungen: In allen Befestigungslöchern vormontiert
-
O-Ring integriert: Für sichere Kabelverschraubungen
-
UV-beständiges Material: Langlebig im Außenbereich
-
Halogen- und bleifrei: Umweltfreundlich und sicher
-
Selbstlöschend 30s: Erhöhter Brandschutz
-
Direkte Oberflächenmontage: Ohne zusätzliche Isolierunterlage
-
Klemmleisten-kompatibel: Für S-KSK 2 Klemmleisten geeignet
-
Edelstahlschrauben inklusive: Für Deckelmontage
Anwendung
-
Große Industrieanlagen: Zentrale Hauptverteilerpunkte
-
Hauptverteilungen: Maximale Knotenpunkte mit vielen Abgängen
-
Kraftwerke: Große Verteilerpunkte in Technikbereichen
-
Rechenzentren: Hauptkabelverteilungen
-
Produktionshallen: Zentrale Maschinenanbindungen
-
Chemieanlagen: Große Verteilungen in aggressiven Umgebungen
-
Lebensmittelindustrie: Zentrale Hygienebereiche
-
Großschwimmbäder: Haupttechnikräume
-
Hafenanlagen: Große Hauptverteilungen
-
Kläranlagen: Zentrale Verteilerpunkte
-
Windkraftanlagen: Hauptverteilungen im Turmfuß
-
Maximale Installationen: Wenn höchste Anschlussdichte benötigt wird
Montage
1. Vorbereitung:
- Stabilen Montageort auswählen (ebene, tragfähige Oberfläche)
- Benötigte Kabeleingänge und Größen planen
- Passende Kabelverschraubungen für Ø20mm, Ø25mm, Ø32mm und Ø40mm bereitstellen
2. Befestigung:
- XXXL-Dose an gewünschter Position ausrichten
- Befestigungslöcher durch integrierte Dichtungen markieren
- Direkte Montage auf Oberfläche ohne Isolierunterlage
- Mit Schrauben fest montieren (auf stabilen Halt achten)
- Abdeckkappen auf Schraubenköpfe aufsetzen
3. Verkabelung:
- Membraneingänge (7x Ø20mm, 12x Ø25mm) öffnen
- Ausbrechbare Eingänge (7x Ø32mm, 3x Ø40mm) bei Bedarf ausbrechen
- Kabelverschraubungen mit O-Ring einsetzen
- Kabel und Rohre durchführen und verschrauben
- Optional: S-KSK 2 Klemmleiste einbauen
- IP66 Dichtigkeit bei allen Durchführungen sicherstellen
4. Abschluss:
- Deckel mit Edelstahlschrauben verschließen
- Alle Dichtungen auf korrekten Sitz prüfen
- IP66 Schutzart verifizieren
- Funktion und Dichtigkeit testen
Lieferumfang
-
1x KOPOS Verteilerdose: 177x126x90mm in hellgrau
-
Edelstahlschrauben: Für Deckelmontage
-
Abdeckkappen: Für Montageschrauben
-
Integrierte Dichtungen: Bereits vormontiert
-
Verpackung: Einzeln in Stretchfolie verpackt und etikettiert
Vorteile
-
Höchste Schutzart IP66: Für extremste Bedingungen
-
XXXL-Format 177x126x90mm: Größte verfügbare Bauform
-
29 Eingänge total: Maximale Anschlussdichte
-
Vier Eingangsgrößen: Von Ø20mm bis Ø40mm
-
3 extra große Ø40mm Eingänge: Für dickste Kabel und Rohre
-
Rechteckformat: Optimale Platzausnutzung
-
UV-beständig: Langlebig im Außeneinsatz
-
Temperaturbereich -25°C bis +60°C: Ganzjahreseinsatz
-
Halogenfrei: Keine giftigen Gase im Brandfall
-
850°C Flammwidrigkeit: Hoher Brandschutz
-
Maximale Bauform: Für größte Hauptverteilungen
-
Edelstahl-Hardware: Korrosionsbeständig
-
Direkte Oberflächenmontage: Keine Unterkonstruktion nötig
-
S-KSK 2 kompatibel: Für größere Klemmleisten
-
KOPOS Qualität: Bewährte tschechische Marke
-
Einzelverpackt: Saubere Lagerung
Artikelnummer: KSK175-KA
Hersteller: KOPOS KOLÍN a.s
Inhalt: 1 Stück
Gewicht: 0,39 kg
